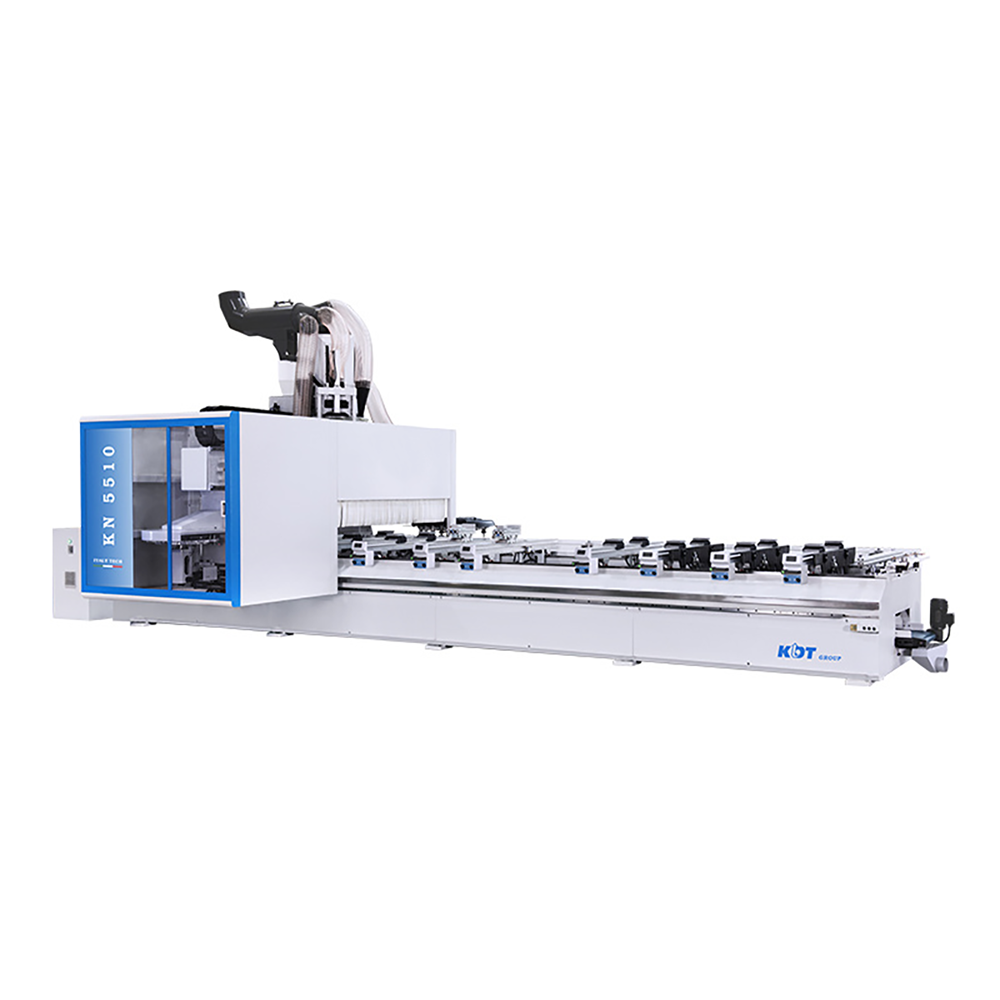

5-osni CNC obradni centar KDT KN-5510

TPA Rocker i TPA CAD/CAM softver renomiranog italijanskog proizvođača.

Program je rezultat dugogodišnjeg razvoja i iskustva, te korisniku omogućava jednostavno korištenje, a istovremeno je dovoljno moćan i za zahtjevnije stolarske zadatke.

Mašina ima radno polje od 3250 × 1500 mm i 200 mm duž Z ose. Opremljena je sa ŠEST tubeless nosača, renomiranim SCHMALZ vakuum hvataljkama i snažnom vakuum pumpom BECKER sa protokom od 250 m³/h.

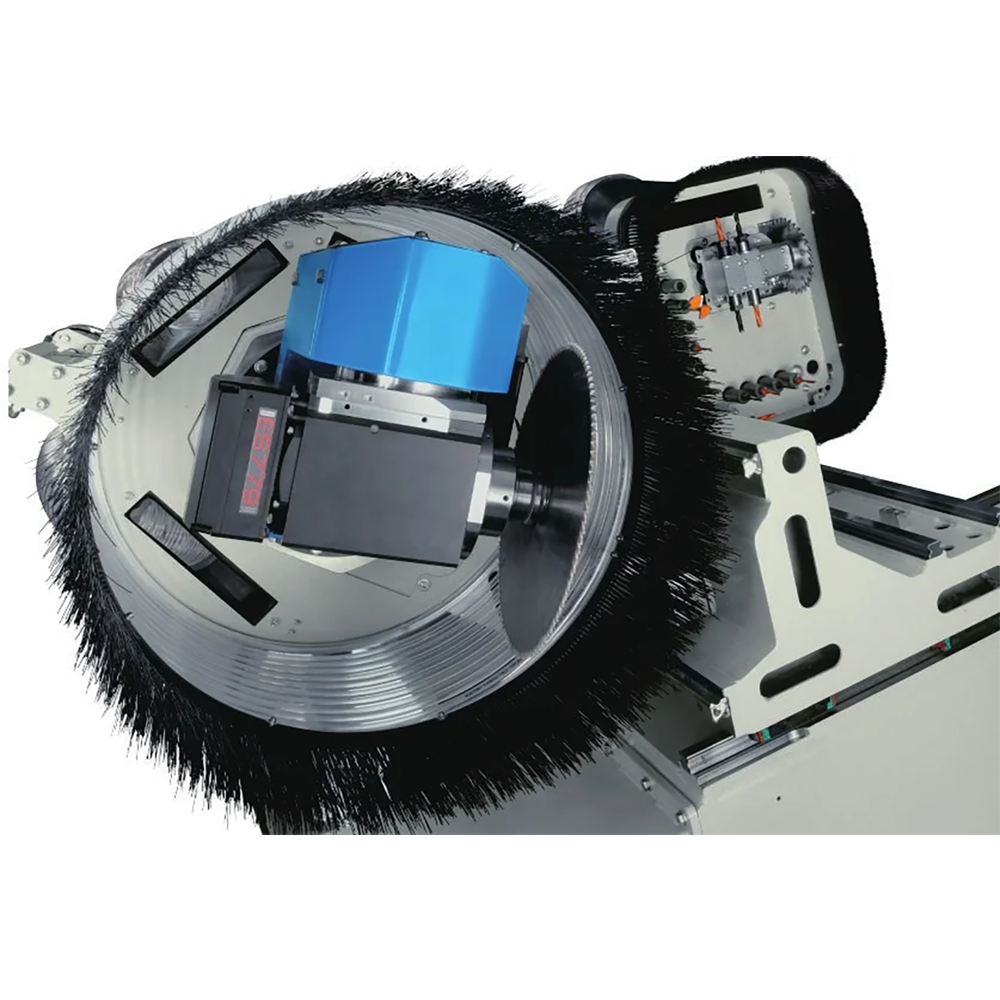

Izvanredna glavna glodalica – 5-osna HSD jedinica sa motorom snage 13,2 kW i HSK F63 spojnicom, opremljena je brzim revolverskim magazinom sa 16 pozicija i linearnim magazinom sa 5 pozicija.

Brzu izmjenu alata omogućava brzi magazin od 22 pozicije + dodatni „lazy“ magazin od 5 pozicija, koji je postavljen na konzolu mašine.

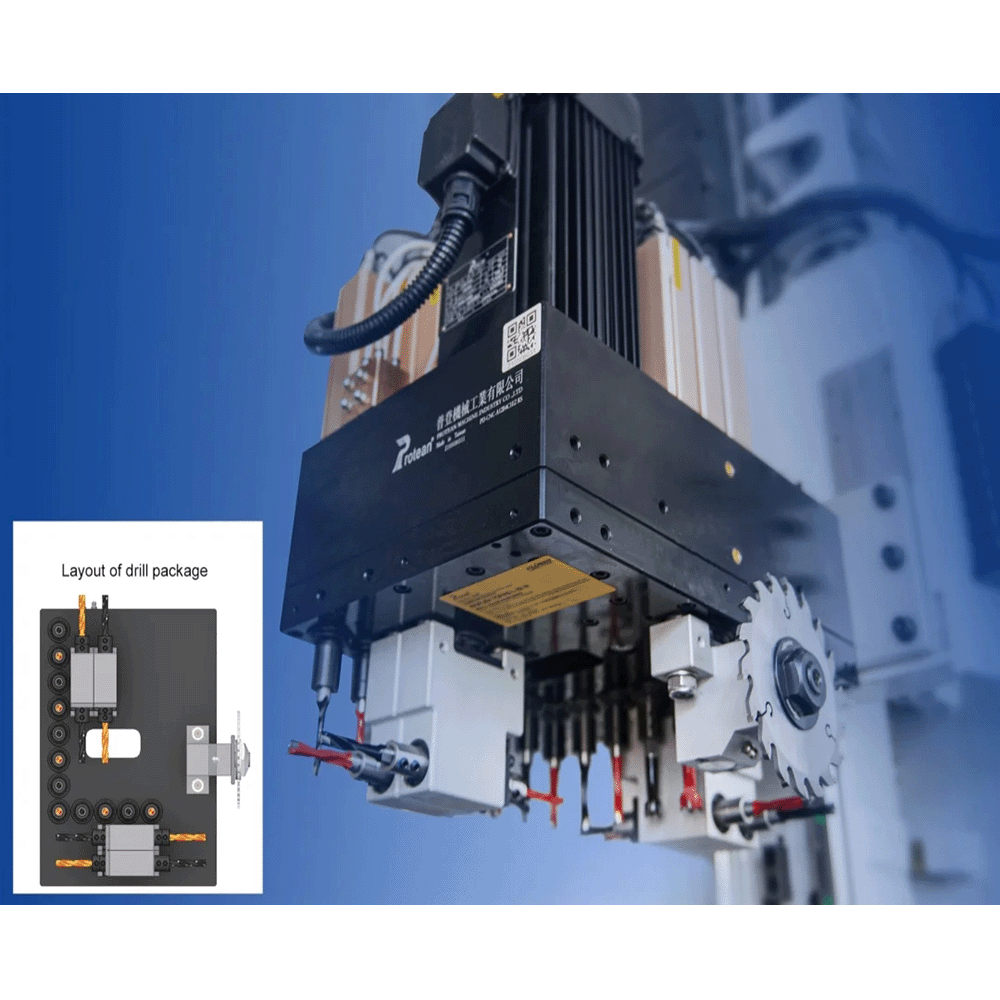

Do 20 bušilica i jedna integrisana pila mogu se ugraditi na snažnu Protean bušaću jedinicu. Standardna oprema modela KN-5510C uključuje pokretnu traku za otpad, koja omogućava automatsko uklanjanje viška materijala iz mašine.

TEHNIČKI PODACI:

• Industrijski mostni dizajn – dvostruke vodilice
• Radne dimenzije (ose X, Y, Z): 3250 × 1500 × 200 mm
• Nezavisna Z osa za bušaću i glodalnu jedinicu
• HSD glodalna jedinica s HSK-F63 prihvatom, maksimalna snaga 13,2 kW, maksimalna brzina 24.000 o/min
• 5-osna jedinica
• 6 pokretnih tubeless nosača i 18 SCHMALZ vakuum hvataljki
• Pokretni elementi duž prizmatičnih vodilica (THK)
• 20 pneumatskih nultih tačaka
• Snažan TPA kontroler sa inovativnim TPA CAD softverom
• Bušaća jedinica s 20 Protean svrdla (12 vertikalnih, 8 horizontalnih) i integrisanom pilom od 120 mm za utore širine 4 mm
• Dupla vodilica X ose – Hiwin zupčanik i zupčasta letva; duž Y i Z osa – TBI kuglični navoj
• Pokretna traka za odvođenje otpada
• Daljinski upravljač uključen
• Mjerač dužine alata
• Automatsko podmazivanje vodilica
• Brzina kretanja (X/Y/Z): 80/80/30 m/min
• DELTA precizni servo motori za sve ose
• Suha lamelarna vakuum pumpa BECKER – protok 250 m³/h
• Ukupna priključna snaga: 29,5 kW
• Dimenzije mašine: 5930 × 4365 × 3100 mm
• CE sigurnosni standardi (ograda + fotoćelije)
