CNC mašina NESTING KDT KN-3710D
KDT KN-3710D CNC mašina za gniježđenje je najbolje što možete dobiti za svoj novac. Odlikuje je velika preciznost obrade, brzina rada, produktivnost, fleksibilna primjena glodanja i bušenja, laka nadogradnja transportnim uređajima i izuzetno povoljna cijena. Fokus KDT nesting mašine je na rezanju, jer omogućava brzu i kvalitetnu obradu s odgovarajućim alatima čak i pri brzini od 25 m/min.
Softver TPA CAD italijanskog proizvođača je poznat alat koji koriste renomirani proizvođači CNC mašina poput Felder, Brema, Vitap i Busellato. TPA CAD je parametarski program sa snažnim 3D grafičkim interfejsom za izradu pločastog namještaja, jednostavan za korištenje, a istovremeno dovoljno moćan i fleksibilan i za zahtjevnije korisnike. Dodatni modul CADNESTING uključen je u standardnu opremu i omogućava efikasnu optimizaciju rezanja komada pravilnih i nepravilnih oblika za maksimalno iskorištenje materijala.
Više informacija o softveru:
Uz dodatni MPR importer modul moguće je koristiti programe Homag CNC mašina. Mašina se može povezati s različitim programima za projektovanje namještaja, kao što su MegaTischler, Corpus 3D, Imos, Sword, Solidworks, Alphacam i LestrojBox.

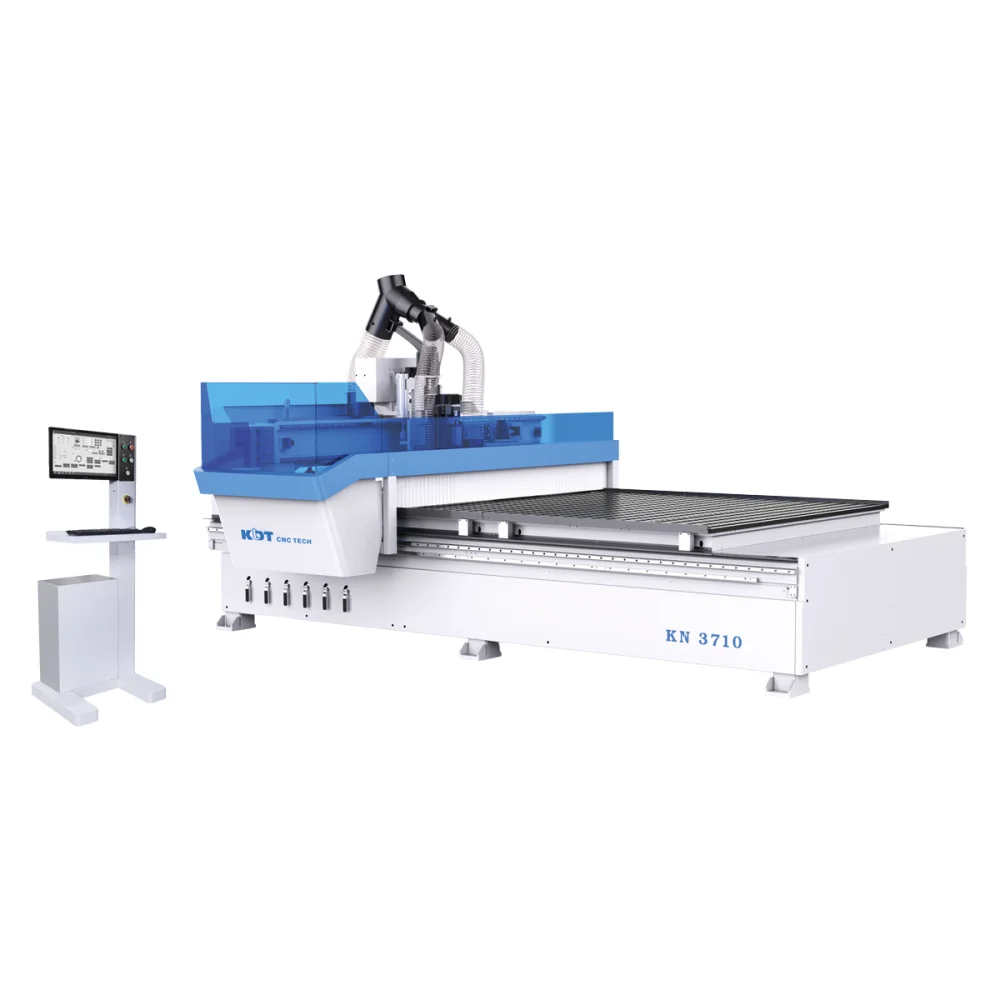

CNC NESTING KDT KN-3710D mašina
KDT KN-3710D je izrađena od zavarene čelične industrijske konstrukcije, što znači da je mašina vrlo robusna, ima gotovo nikakve vibracije čak i pri velikim ubrzanjima i brzinama do 80 m/min (vektorska brzina 113 m/min!) i osigurava preciznu obradu i visoku produktivnost. Uz čvrstu konstrukciju (težina osnovne mašine 4800 kg), pouzdanom radu doprinose dijelovi renomiranih proizvođača kao što su HSD, TPA, DELTA, Helubel, Becker, Simpo, PMI i Pneumax.
KDT nesting mašina opremljena je izuzetno snažnim 13,2 kW električnim motorom HSD (Biesse Group) sa HSK-F63 spojem i brzim revolverskim spremnikom alata sa 12 pozicija i senzorom dužine alata.
- Bušaća jedinica KDT sadrži devet vertikalnih svrdla – četiri duž X ose i pet duž Y ose.

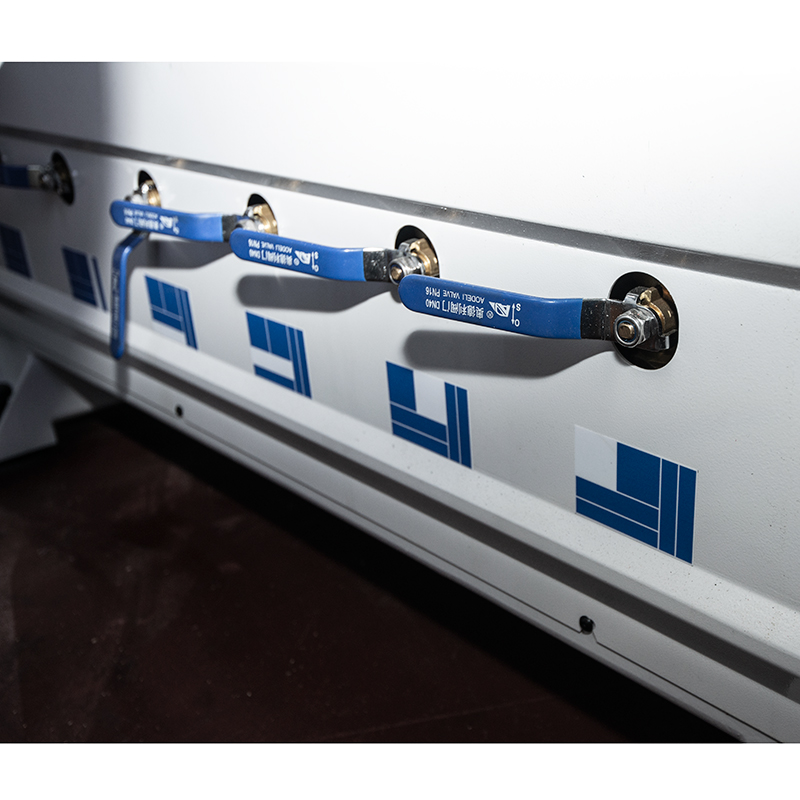

- Radni sto je tipa “matrix” sa šest vakuum zona i dvije Becker vakuum pumpe ukupnog kapaciteta 500 m³/h, što omogućava stabilnu obradu čak i manjih komada.
- Mašina već ima ugrađen automatski izbacivač materijala (značajno povećava produktivnost i olakšava rad) i vakuumske hvataljke za utovar i pozicioniranje obratka.
- Bočne vodilice s obje strane standardna su oprema, služe kao nulte tačke i kao vodič prilikom pomjeranja obratka s radnog stola na pokretnu traku.
- Na taj način izbjegavaju se visoki troškovi naknadne nadogradnje mašine automatskim utovarom i istovarom.
- Podizni sto i transportna traka mogu se naknadno dodati bez većih troškova.
- Mogućnost nadogradnje s automatskim označavanjem na ulaznom podiznom stolu pomoću ZEBRA printera.
- Mašine su proizvedene prema sigurnosnim standardima EU i imaju važeći CE certifikat. Zaštitna ograda i sigurnosne fotoćelije su dio standardne opreme.
- KDT mašine su vrlo pouzdane i imaju najbolji odnos cijene i kvaliteta!
Različite dimenzije radnih stolova
Dostupne su tri dimenzije radnih stolova mašine:
- KN3409: 2740 × 1220 mm,
- KN3710: 3060 × 2150 mm,
- KN3130: 4260 × 2150 mm,
- Os Z: 180 mm.
Tehničke karakteristike i oprema CNC mašine KDT KN-3710D:
- radne dimenzije: 3060 × 2100 × 200 mm,
- brzina pomjeranja (X, Y, Z): 75/75/20 m/min,
- PLC kontroler: TPA (Italija),
- glavna jedinica za glodanje: HSD (Biesse Group) – HSK-F63 konus – 13,2 kW (17 KS),
- puhanje alata,
- bušaća jedinica sa devet vertikalnih bušilica HSD ili KDT (6000 o/min), motor 1,7 kW sa usisavanjem,
- pneumatski zatvarači za prebacivanje (između glodalice/bušilice/poklopca za izvlačenje na radnom stolu),
- poklopac za izvlačenje i potiskivač obratka – istovremeno ubacivanje ploče na sto i guranje obrađenih komada na transportnu traku,
- izmjenjivač alata tipa revolver 12 pozicija – brza izmjena,
- nulte tačke s integrisanom vodilicom za poravnanje ploča i maksimalnu stabilnost obratka tokom prebacivanja sa stola na transportnu traku,
- senzor dužine alata,
- specijalni HELUKABEL kabl njemačkog proizvođača za dugotrajan rad bez prekida,
- TPA softver,
- vakuum pumpe Becker VTLF.2.250, 250 m³/h – dvije jedinice – ukupni protok 500 m³/h,
- težina osnovne mašine: 4800 kg,
- mašina proizvedena prema CE standardima (zaštitna ograda + fotoćelije).
Prednosti i posebne karakteristike KDT KN-3710D CNC mašine za gniježđenje
Mašina ima snažan, pouzdan kontroler italijanskog proizvođača TPA, vlastiti inovativni TPA CAD softver i dodatni modul na bosanskom jeziku – TPA NESTING – instaliran na Lenovo računaru. TPA kontrolere koriste poznati evropski proizvođači CNC mašina kao što su Busellato, Alberti i Format 4 (Felder).
Mašina posjeduje snažnu glodalicu italijanskog proizvođača HSD (Biesse Group) – 13,2 kW (17 KS), hlađenu zrakom, sa Delta frekventnim pretvaračem za beskoraknu regulaciju brzine vrtnje od 3.000 do 24.000 o/min i pouzdanim HSK-F63 prihvatom alata.
Mašina je opremljena brzim revolverskim spremnikom sa 12 pozicija, koji pokreće servo motor ugrađen direktno na most mašine i pomjera se zajedno s njim. To omogućava kraće vrijeme izmjene alata i povećava produktivnost.
Mašina ima neovisnu bušaću jedinicu KDT sa devet vertikalnih svrdla (pet duž X ose, četiri duž Y ose). Hod bušenja je 60 mm, a svaka bušilica je nezavisna.

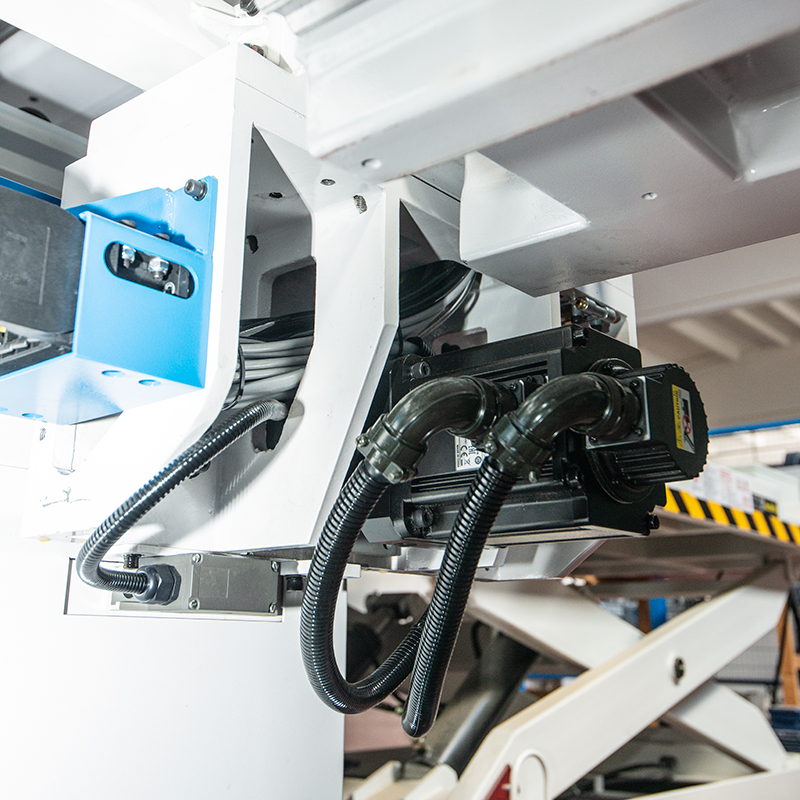

Precizno pozicioniranje i brzi pokreti ostvaruju se pomoću dva snažna, elektronski sinhronizovana DELTA servo motora snage 1300 W za maksimalnu tačnost i ubrzanje. Delta frekventni pretvarač i japanski zupčanici Simpo osiguravaju visoku preciznost.
Efikasan vakuumski radni sto od presudne je važnosti za pouzdanu obradu i većih i manjih komada te uštedu energije.

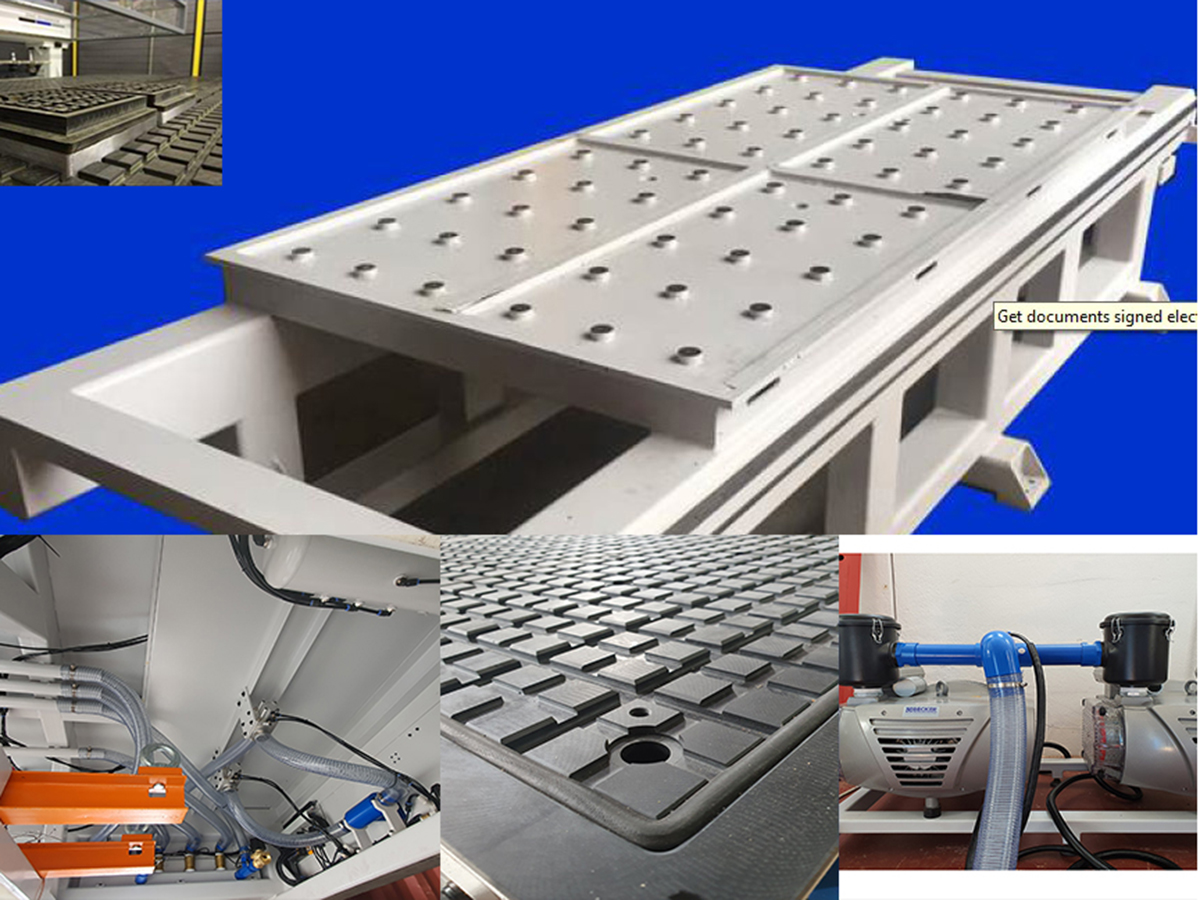

Mašina KDT KN-3710D ima industrijski radni sto sa integrisanom vakuumskom komorom ispod površine, koja je sastavni dio konstrukcije. Cijela površina je brušena radi bolje adhezije, što povećava vakuum efekat i omogućava stabilno držanje čak i poroznih materijala. Kombinacija sa BECKER pumpama (500 m³/h) osigurava maksimalnu efikasnost.
Konstrukcijski koncept i tehnologija jednaki su kao kod vrhunskih industrijskih CNC mašina.
Mašina je opremljena sa dvije BECKER VTLF.2.250 suhe lamelne vakuum pumpe snage 5,5 kW, ukupnog protoka 500 m³/h. Moguća je i naknadna ugradnja treće pumpe za dodatni kapacitet.

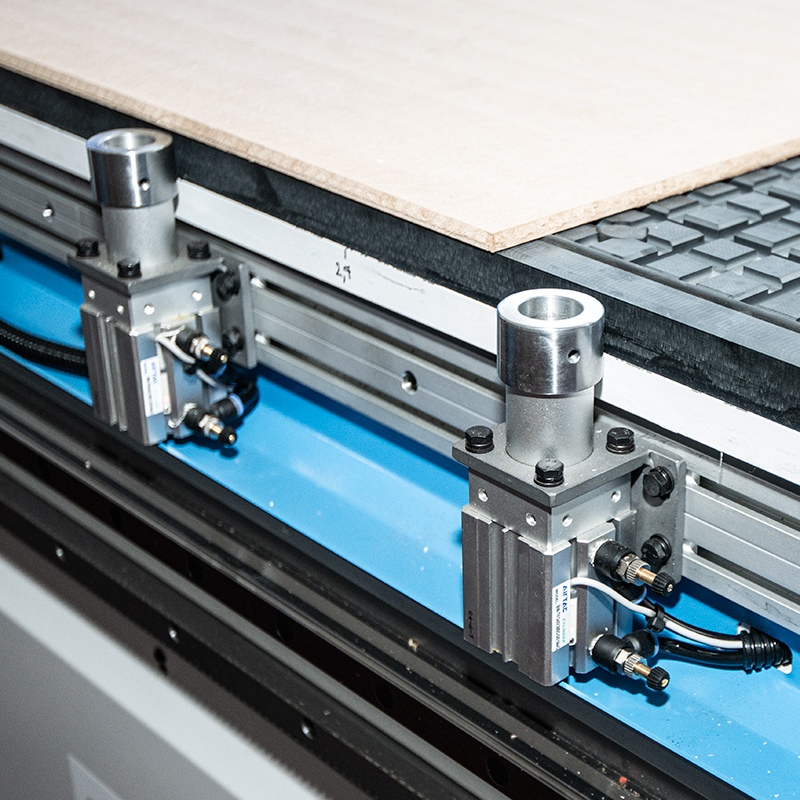

Mašina ima deset nultih tačaka izrađenih od čvrstog aluminija. Podignute su i spuštaju se pneumatskim cilindrima. Integrisane su sa letvom i sigurnosnim senzorima koji sprječavaju eventualne greške ili povrede. Vodilica spojena na nulte tačke pomaže preciznijem pozicioniranju obratka i služi kao vodič za sigurno izbacivanje komada, naročito onih nepravilnog oblika.
U standardnoj opremi mašine nalaze se vodilice za poravnanje s prednje i lijeve strane. Kada vakuumske hvataljke povuku ploču na radni sto, ove vodilice je automatski poravnaju na tačan položaj nultih tačaka.
Uređaj za vakuumsko punjenje automatski povlači obratke s podiznog stola na radnu površinu mašine. Bočne vodilice dodatno pomažu da se komad precizno pozicionira na pravilan položaj.
Ovaj uređaj je već uključen u standardnu opremu mašine, što znači da osnovni model možete lako nadograditi automatskim podiznim stolom.
Senzor dužine alata nalazi se na ivici mašine i omogućava mjerenje alata do prečnika 100 mm. Mjerenje svih alata u spremniku može se izvršiti automatski putem TPA softvera.
Pouzdanost mašine u industrijskoj upotrebi uveliko zavisi od kvaliteta kablova i lanaca. Kontinuirano kretanje i UV svjetlost mogu prouzrokovati trošenje, stoga KDT koristi vrhunske energetske lance i kablove njemačkog proizvođača Helukabel koji obezbjeđuju dugotrajan i stabilan rad uz minimalan rizik od kvara.
Robusna konstrukcija tipična je za skupe industrijske CNC mašine sa velikim brzinama pomjeranja. Ovakva konstrukcija omogućava minimalne vibracije, visoku preciznost i dugi radni vijek svih komponenti. Osnovna težina mašine KDT KN-3710D iznosi 4800 kg.
Mašina je izrađena od zavarenih čeličnih profila dimenzija 260 × 160 mm i debljine 8 mm, sa poprečnim profilima 150 × 150 mm. Nakon zavarivanja, cijela konstrukcija se termički obrađuje radi uklanjanja naprezanja, a zatim se kompletno obrađuje na petoosnoj CNC mašini što garantuje maksimalnu preciznost i linearnost.
Za zahtjevne korisnike, uz industrijski printer ZEBRA ZT410, dostupna je opcija automatskog lijepljenja naljepnica sa bar-kodovima i informacijama o svakom komadu. Ova verzija je znatno povoljnija u odnosu na slične konkurentske sisteme.

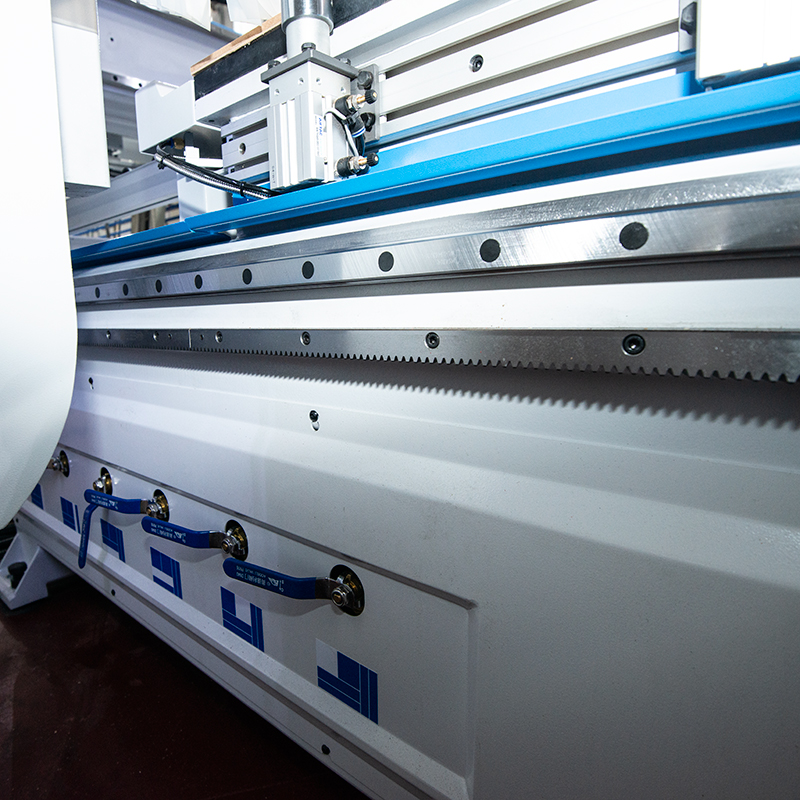

Vodilice po X i Y osama imaju automatski sistem za podmazivanje, dok Z osa ima ručnu pumpu za preciznu kontrolu podmazivanja. Time se osigurava dugotrajan, nesmetan rad mašine uz minimalno održavanje.
