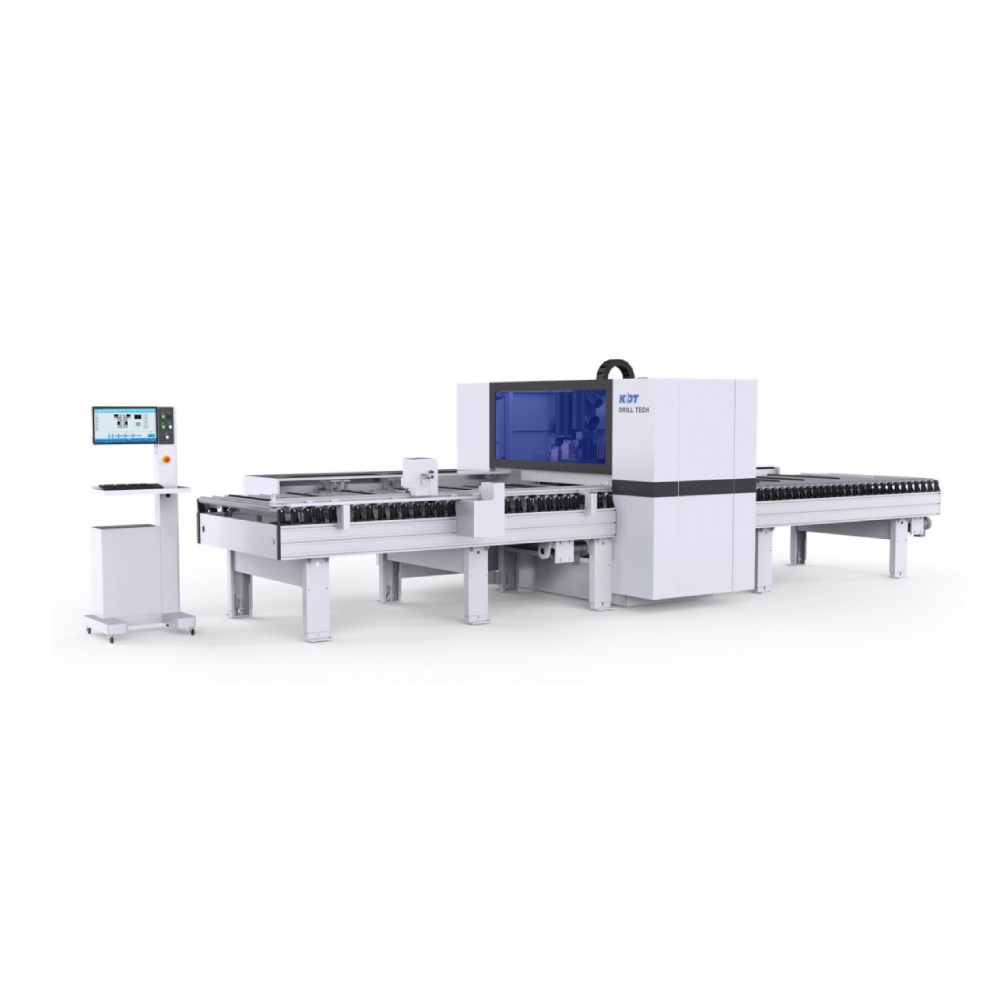

Protočna CNC mašina KDT KN-612 KHSA

Karakteristike mašine KDT KN-612 KHSA

Transportni sistem s valjcima omogućava automatsko pomjeranje obratka u mašinu i iz nje. QR skener (Datalogic optički sistem) postavljen je na ulaznom dijelu i automatski skenira svaki komad, aktivirajući odgovarajući program za obradu. Na taj način se štedi vrijeme i energija te se značajno povećava produktivnost.

Mašina ne zahtijeva nikakvu dodatnu intervenciju operatera tokom rada – sve funkcioniše automatski.

Kapacitet obrade iznosi do 210 komada na sat ili od 720 do 1680 komada po radnoj smjeni (8 sati).

Gornja bušaća jedinica ima integrisanu pilu za utore na stražnjoj strani.

Mašina je opremljena parom nezavisnih stezaljki koje se automatski pozicioniraju kako bi se izbjeglo njihovo zahvatanje prilikom bušenja. Dužina vodilica stezaljki iznosi 5500 mm, što omogućava obradu dužih komada bez ponovnog hvatanja. Dvostruki zračni radni stol omogućava lakše pomjeranje obradaka, posebno kod onih s osjetljivom površinom. Dvostruke stezaljke omogućavaju brži rad i preciznije držanje, dok pokretna traka služi za automatsko uklanjanje otpadnog materijala iz mašine.

Brzina pomjeranja stezaljki iznosi 140 m/min, što je izuzetno visok nivo performansi.

Mašinom se upravlja putem korisničkog softvera KDT DrillTop na DELL mobilnoj kontrolnoj jedinici s Windows okruženjem. Moguće je povezivanje sa softverima kao što su MegaTISCHLER, IMOS, Corpus 3D, LestrojBox, Alphacam i Solidworks.

Program KDT DrillTop je jednostavan za korištenje, grafički podržan (CAD) i parametarski. Simulacija obrade i radna statistika uključene su u standardni paket.

Korištenje mašine je vrlo jednostavno jer ne zahtijeva mehanička podešavanja.

Mašina je sigurna za operatera i proizvedena u skladu s EU standardima, uz zaštitnu ogradu i sigurnosne fotoćelije.

Tehničke karakteristike i oprema mašine KDT KN-612 KSA (KHSA)

• Tri nezavisne Protean bušaće jedinice s 18 + 18 svrdla (24 vertikalna + 12 horizontalnih) i 9 donjih svrdla – ukupno 45 svrdla – obrada svih 6 strana obratka,
• integrisana testera za utore na zadnjoj strani, prečnik 120 mm,
• 2x glodalna jedinica – gornja i donja, 5 kW i 3,5 kW, s ER25 prihvatom,
• DELL računar (Windows 10) na mobilnoj kontrolnoj jedinici,
• obrada svih 6 strana obratka,
• dvostruke stezaljke, brzina 140 m/min,
• transportna traka s valjcima naprijed i nazad, s mogućnošću povrata obratka,
• mogućnost nadogradnje linije robotskim sistemom za manipulaciju obradaka (utovar i istovar),
• snažan KDT softver putem DELTA kontrolera i DELL računara s Windows 10 okruženjem,
• dužina obratka: 250–2850 mm,
• širina obratka: 50–1200 mm,
• debljina obratka: 9–60 mm,
• brzina pomjeranja stezaljki: 140 m/min,
• brzina Y ose: 75 m/min,
• ukupne dimenzije: 7100 × 2855 × 2190 mm,
• ukupna instalirana snaga: 30,12 kW,
• težina: 5000 kg.
